    离心选矿机是利用离心力场进行选矿的设备，其结构如图1所示。它的主要分选部件是一个卧式截锥形转鼓，圆锥面内侧为分选面，坡度为3°～5°，转鼓由电机通过皮带传动以350～500r/min的速度绕主轴旋转，上下两个给矿嘴伸入到转鼓内。矿浆由给矿嘴喷出顺切线方向附着在鼓壁上，在随转鼓旋转的同时，沿鼓壁的斜面向低端流动，两种运动合成为螺旋线运动。矿浆在沿转鼓内壁流动过程中，重矿物因受到较大的离心力而趋向于矿浆流的外围，即贴在鼓壁上；而轻矿物则进入矿流表层。贴在鼓壁上的重矿物较少移动，而表层的轻矿物则随矿浆流由转鼓的低端排出。当重矿物在鼓壁上沉积到一定厚度时，停止给矿，位于转鼓小直径端内壁的冲矿嘴喷出高压水，冲洗下沉积的精矿。由此可见，离心选矿机的工作是周期式的。
    离心选矿机的给矿和排出尾矿、冲水和排出精矿均是由自动控制机构自动进行的。

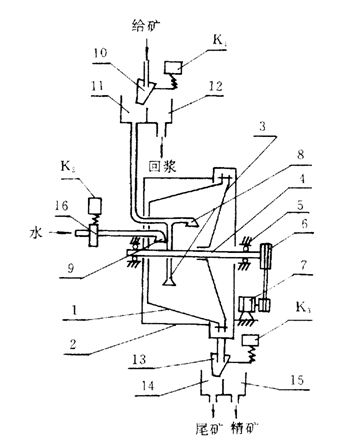

图1离心选矿机结构示意图

1—转鼓；2—防护罩；3—底盘；4—主轴；5—轴承；6—皮带轮；7—电机；8—给矿嘴；9—冲洗水嘴；

10—给矿分配器；11—给矿槽；12—回浆槽；13—排矿分配器；14—尾矿槽；15—精矿槽；16—高压水阀门

K₁，K₂，K₃—控制机构
